电子警察频闪灯

订货型号:FS-PSD-HP16

产品详情

型号:CXBG-1-1-PS-A-FS-PSD-HP16

执行标准:GA/T1202-2022《交通技术监控成像补光装置通用技术条件》。

丰上光电FS-PSD-HP16是本公司推出的一款,以高亮度LED为光源的监控用特殊灯具。该产品具有合理的结构设计,独特的驱动控制方法,采用进口大功率LED为光源,采用优良的光学设计提高了光的利用率,为视频监控、车辆行人等目标检测和抓拍提供专业补光,该产品可广泛应用于视频同步补光,高清道路监控、电子警察闯红灯、治安卡口、测速系统中。



应用场景

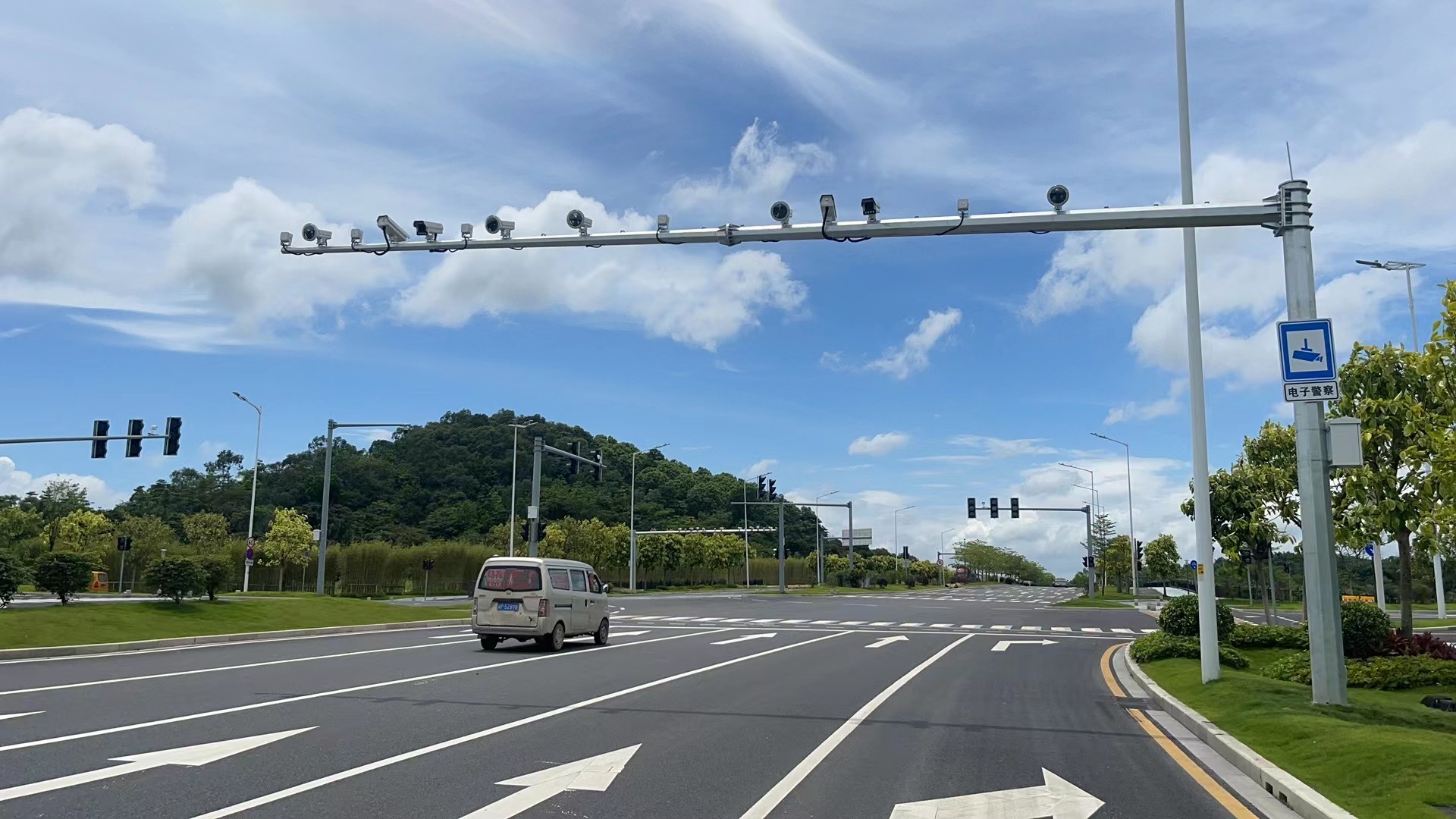

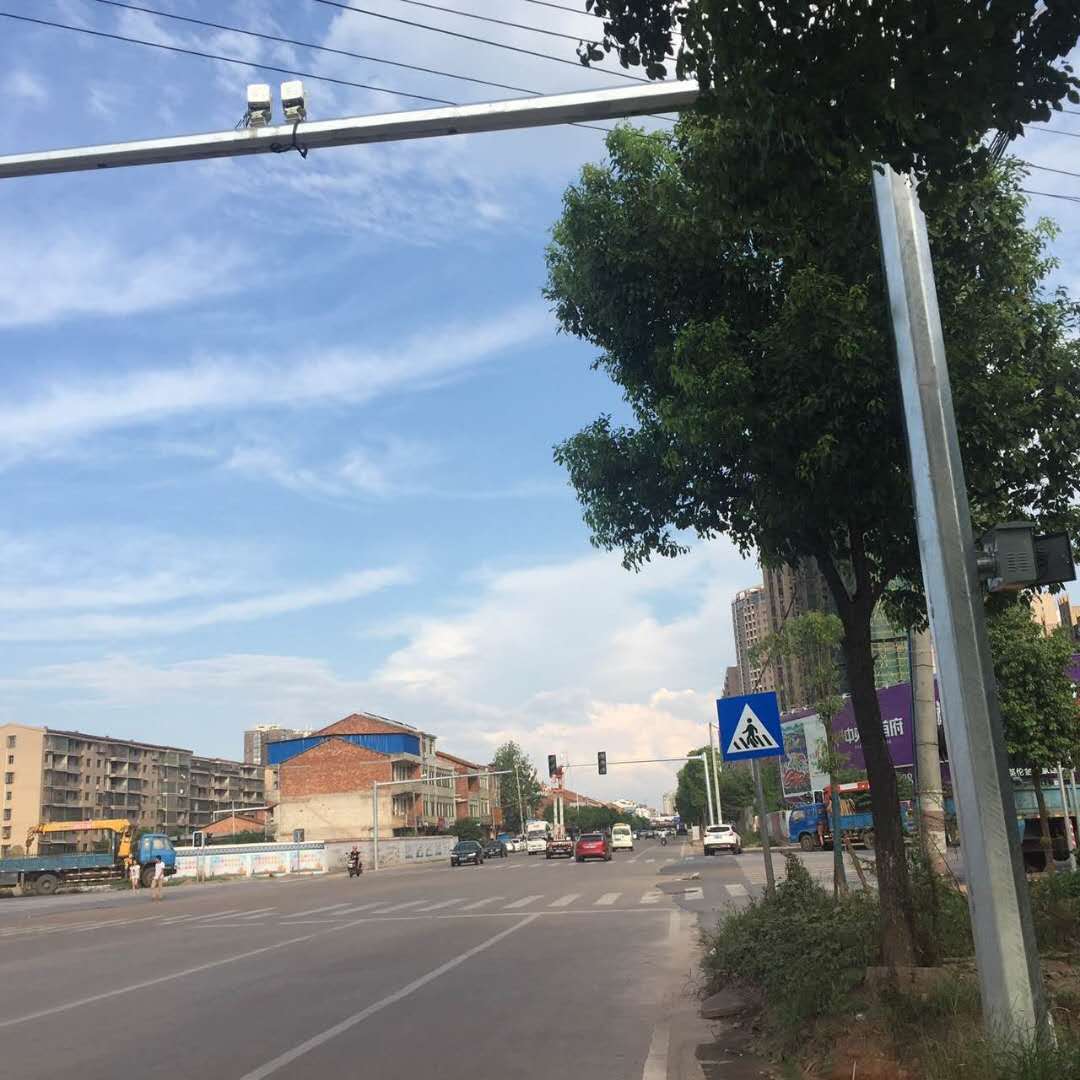

适应于电子警察、卡口、测速抓拍、高速公路、ETC等需要视频录像或车识别的场景

微信图片_20171014120127.jpg微信图片_20171014120112.jpg微信图片_202306271525081.jpg60f16e001f729992700933e6848663e.jpg

通电自检功能:自动判断工作状态,通过闪烁次数判断相机是否正常输出信号。
支持相机误触发保护功能,触发信号输入异常时自动保护、且自动恢复。
宽电压输入自动适应:在安全范围内输入不同的电压灯可正常工作,不会因线路传输过程中产生的压降而导致灯的亮度变化。
智能控制:精确控制光源的亮度,能通过软件设置功能精确控制频闪脉冲宽度、闪光时间,触发信号等参数,通过现场的调试,让摄像机达到普通灯具根本无法达到的最佳拍摄效果。

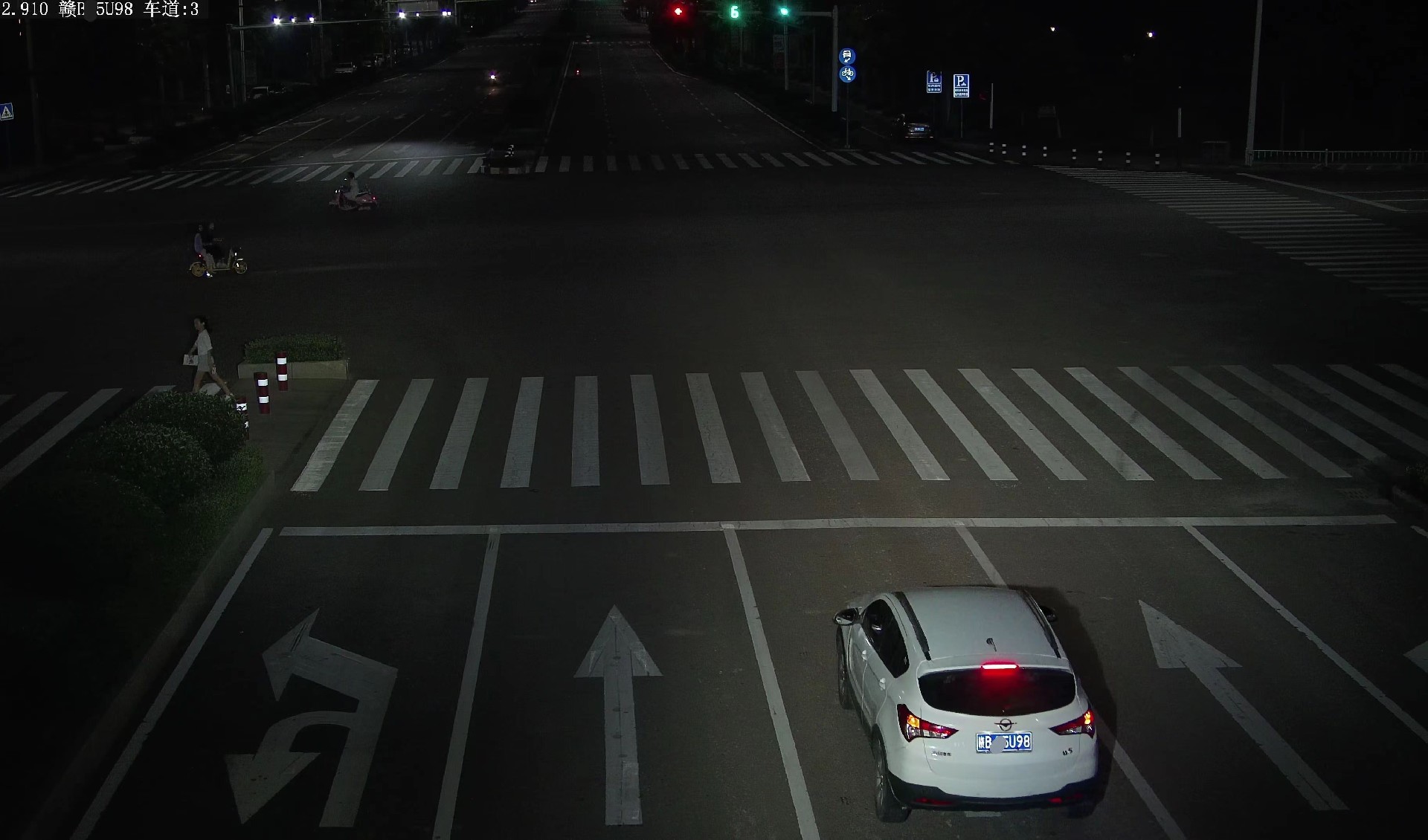

支持频闪/增亮抓拍功能:产品采用公司自主研发的数字控制电路设计,具有自动检测摄像机频率与曝光时间,内置算法自动同步(倍频)摄像机频率,曝光时间可由摄像机控制,也可手动控制;自动匹配摄像机开关量信号(上升、下降沿)、电平信号(高、低电平);LED选用高显色性使得拍摄画面颜色真实。同步于摄像机快门实现高频瞬间高亮,在夜间无其他环境光的情况下,配合高清摄像机抓拍清晰车牌、车身、车内驾驶员及周边环境等要素。
防眩目:多颗LED阵列组成的发光体,在视频检测位置形成均匀的光亮区区域,有效的避免普通曝光灯的炫目现象,最大限度减小对人眼睛的刺激,并克服普通曝光灯对相机出现曝光不均现象和图像拖尾现象。
灯体设计新颖别致,体积小、重量轻、适应性强,安装简单,调节方便,采用IP67设计,可靠防水、防尘、防震。

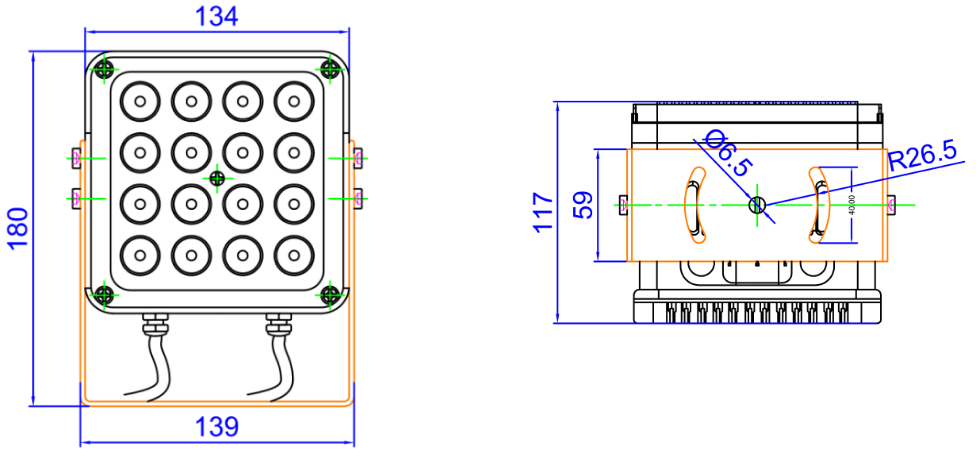

外形尺寸图

注:FS-PSD-HP16 频闪补光灯尺寸图纸,单位mm




技术参数

LED灯具型号

CXBG-1-1-PS-A-FS-PSD-HP16

触发方式

可判断相机输出的同步信号(开关或电平信号),自动匹配相机工作

执行标准

GA/T 1202-2022

频率

0Hz~250 Hz

发光角度

10°/15°/20°/25°/40°可选  常规标准20

增亮抓拍功能

支持相机抓拍补光(适合老旧电警卡口改造项目,选配)

LED频闪功率

平均功耗≤16W,峰值功耗40W(实际功率与控制方式相关)

LED闪光功率

峰值>240W,平均≤50W

内部参数可调

RS485(选配)

有效补光距离

16米~30

电压

AC220V±20%,47Hz~63Hz

色温

2800-5500K

工作寿命

≥50000小时

工作环境温度

工作温度-40℃~+80

工作环境湿度

工作湿度10%~95%

防护等级

IP68

外形尺寸(mm)

139*180*117mm宽高厚

重量(KG)

2.2Kg

响应时间

≤20us

材料

铸铝合金、钢化玻璃




接线方式

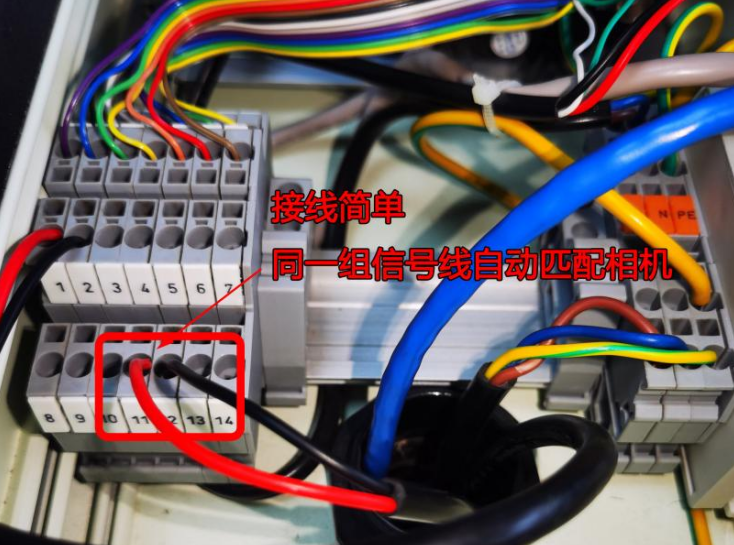

特色功能:

同一组输入信号线简化为两根,灯具自动识别输入信号(开关量或高低、电平量信号)自动匹配,减去繁杂的接线调试工作,避免因接错线而导致的各种问题。
老旧电警卡口改造:替换原频闪灯,夜间正常频闪,相机抓拍时增亮补光,以实现卡口抓拍驾驶室内人脸要求




接线方式:


三芯护套线

信号线

注意:所有线必须成对接入(线序颜色可能会因生产批次而不同,请依实际批次标签为准)

电源线

(必须良好接地)

频闪信号

爆闪信号(选配)

485线(选配)

棕色:AC220V输入 L

蓝色:AC220V输入 N

黄绿:AC220V输入 PE

红线:频闪+

黑线:频闪-

黄线:爆闪+

白线:爆闪-

棕线:RS-485_A

蓝线:RS-485_B


注意事项:

内有高压,非专业人员请勿拆。
必须可靠接地。
外力撞击或摔打易导致产品漏水,从而损坏闪光灯。
正确接线。
